Compteurs intelligents pour installations photovoltaïques sur balcon : éviter les conflits avec les systèmes de gestion de l’énergie

Que fait un compteur intelligent sur une centrale électrique de balcon ?

un Compteur intelligent sur la centrale électrique du balcon Il mesure la tension et le courant, puis calcule la puissance. L'application affiche ces valeurs. Le système de gestion de l'énergie (EMS) détermine ensuite si un périphérique de stockage compatible se charge, se décharge ou modifie sa puissance de sortie. La mesure, l'affichage et le contrôle restent des tâches distinctes, même lorsqu'elles fonctionnent de concert au sein d'un système du fabricant.

Quand Anker Solix Compteur intelligent triphasé 120 A pour groupes solaires 2 et 3 (A17X7) décrit Anker Une limitation importante : l’appareil communique avec un seul groupe solaire des séries 2 ou 3. Pour cette configuration, il est spécifié… Anker Aucune prise en charge des autres micro-onduleurs ou systèmes de stockage d'énergie. Anker La station d'accueil SOLIX Power Dock avec Shelly Pro 3EM utilise une architecture système différente. Selon Anker Aucun compteur intelligent supplémentaire n'est nécessaire si un compteur intelligent est déjà installé. Anker Un compteur intelligent SOLIX, Shelly 3EM ou Shelly Pro 3EM est présent.

Ces deux informations se rapportent à des systèmes différents. La première concerne l'A17X7 en tant qu'appareil de mesure au sein du système de contrôle d'un seul banc de panneaux solaires, la seconde… Anker Système multisystème SOLIX avec station d'accueil. Toute personne qui interprète mal les instructions risque de faire un mauvais achat : l'appareil de mesure peut fournir des relevés, mais son rôle au sein de la topologie système prévue n'est pas confirmé.

Sources des fabricants : Anker Compteur intelligent SOLIX A17X7, Anker Prise en charge de la compatibilité A17X7 et Anker Station d'alimentation SOLIX.

Limite de mesure pour deux systèmes photovoltaïques : qu’enregistre le compteur intelligent ?

Outre le modèle de compteur, sa limite de mesure est également importante : quelles lignes sont réellement mesurées ? Compteur intelligent Les transformateurs de courant (TC) au point de raccordement au réseau enregistrent un flux de puissance différent de celui d'un TC installé sur une branche photovoltaïque, de stockage ou chez un consommateur. Par conséquent, un schéma unifilaire simple doit être disponible avant toute rénovation.

La table peut être déplacée latéralement sur un smartphone.

Sources des fabricants : Anker Compteur intelligent SOLIX A17X7 : Installation et FAQ ainsi qu’à notre Anker Compteur intelligent SOLIX Gen 2 : Caractéristiques et compatibilité.

Direction et équilibrage de phase CT dans Anker Compteur intelligent

Pour la direction de la flèche à Anker Solix Compteur intelligent triphasé 120 A pour groupes solaires 2 et 3 La norme (A17X7) spécifie trois conditions : mesure sur la ligne principale, même phase pour la tension et le courant, et flèche du transformateur de courant orientée vers le réseau. Un transformateur de courant inversé ou une affectation de phase incorrecte peut entraîner un calcul de la consommation du réseau comme une injection. Le système de gestion de l’énergie (EMS) fonctionne alors avec le mauvais signe ou la mauvaise phase.

L’« équilibrage des phases » signifie que la consommation et l’injection d’énergie des trois phases sont équilibrées au point de raccordement au réseau. Exemple simplifié : si 600 W sont prélevés sur le réseau via L1 et 500 W sont simultanément injectés sur le réseau via L2, la consommation nette sur le réseau (toutes phases confondues) est de 100 W. Ces valeurs sont données à titre indicatif et ne sont pas exhaustives. Anker-Valeur de test.

Une application peut afficher des phases individuelles, la valeur totale ou des données provenant de différents moments. Par conséquent, des affichages différents au sein de l'application n'indiquent pas nécessairement un défaut. Anker SOLIX Smart Meter Gen 2 Le fabricant indique que la puissance de sortie du panneau solaire s'ajuste en trois secondes maximum. Cependant, sa documentation ne précise pas l'intervalle de mise à jour de l'affichage. Le fonctionnement et la logique de synchronisation des capteurs Shelly intégrés restent également obscurs.

Pour le compteur intelligent de deuxième génération, il décrit Anker Détection et correction automatiques des inversions de phase ou des alignements de transformateurs de courant complètement inversés. Cette fonctionnalité est annoncée comme « prochainement disponible » sur le site web du fabricant et concerne uniquement les modèles Solarbank 4 Pro et Solarbank Max AC. Elle ne dispense en aucun cas d'une installation correcte et d'une inspection finale par un électricien qualifié.

Deux systèmes photovoltaïques, un compteur intelligent : où surviennent les conflits de gestion de l’énergie ?

Les messages du forum illustrent le problème, mais ne prouvent pas la compatibilité. Le sujet 248086 décrit, entre autres, le message d'erreur « réponse de l'intégrateur invalide » ; des messages ultérieurs font la distinction entre différentes variantes de Shelly. Dans le sujet multisystème 250672, les utilisateurs demandent régulièrement si un compteur intelligent existant peut contrôler plusieurs installations solaires via… Anker SOLIX Power Dock pour Anker système multi Ces contributions mettent en lumière un problème de décision spécifique. À des fins de planification, une liste à jour des fabricants et un schéma de circuit complet restent nécessaires.

Source du fabricant : Anker Station d'alimentation SOLIX, FAQ sur le compteur intelligentSignaux du forum : Forum photovoltaïque 248086 : Anker SOLIX avec Shelly Pro 3EM 3CT63 et Forum photovoltaïque 250672 : Anker système multi-banques solairesLes messages publiés sur ce forum reflètent des expériences et des questions. Ils ne constituent pas une approbation du fabricant.

Vérification du compteur intelligent de votre installation photovoltaïque de balcon : un diagnostic fiable sans intervention de votre part

Qui Compteur intelligent sur la centrale électrique du balcon Toute personne souhaitant raccorder ou installer un système peut organiser les données du système avant le rendez-vous avec l'électricien. Les informations provenant des applications, des appareils et de la documentation existante suffisent pour la vérification initiale. Les transformateurs de courant doivent rester fermés, sécurisés et non manipulés pendant cette opération.

1. 1

   Topologie de capture

   Saisissez le point de raccordement au réseau, le compteur principal, les transformateurs de courant, les panneaux photovoltaïques en toiture, la centrale électrique de balcon, le stockage et les gros consommateurs dans une vue d'ensemble unifiée.

2. 2

   Dispositifs d'identification unique

   Nom complet du modèle, variante matérielle, firmware et  Application Veuillez indiquer la version. La spécification « Shelly Pro 3EM » est peut-être trop vague pour permettre une approbation claire.

3. 3

   Créer une matrice de contrôle

   Pour moi dispositif Remplissez les trois colonnes : mesures, affichage, réglementation. Une coche à côté de « mesures » ne vaut pas encore approbation fiscale.

4. 4

   Comparer les valeurs en même temps

   Les différentes phases et la valeur totale doivent être horodatées de la même manière. Veuillez noter l'état actuel : production photovoltaïque, consommation sur le réseau, charge ou décharge.

5. 5

   Vérifier les modes de fonctionnement

   Programmation, mode d'autoconsommation, recharge dynamique et autres automatisations actives dans les deux Systèmes Capture. Le nom et l'effet dépendent du modèle.

6. 6

   Seules les réglementations documentées peuvent être suspendues.

   Si la configuration système et l'application le permettent, un paramètre de diagnostic peut être ajusté ou temporairement réduit. Les fonctions de protection, les transformateurs de courant et les connexions électriques restent inchangés. Seuls les paramètres disponibles pour l'appareil et le micrologiciel installés sont utilisés.

7. 7

   Notez la limite d'arrêt

   Si le tableau de distribution doit être ouvert, un transformateur de courant déplacé, une phase réaffectée ou un dispositif de protection modifié, un électricien qualifié interviendra. En cas de chaleur, d'odeur, de bruit, de déclenchements répétés ou de câblage endommagé, le… Système Abandonné.

Pourquoi le système de stockage se recharge-t-il sur le réseau malgré la présence du système photovoltaïque ?

Si un Stockage de la centrale électrique sur le balcon Si le système se recharge sur le réseau malgré la production photovoltaïque disponible, une seule mesure effectuée par l'application est insuffisante pour établir un diagnostic. Il faut d'abord vérifier que l'énergie du réseau alimente bien le système de stockage. Il est également possible que deux affichages présentent des points de mesure ou des périodes différents.

• Direction ou phase de la mesure : Un signe incorrect ou une affectation inversée peuvent indiquer une consommation sur le réseau comme une injection.
• Chevauchement des limites de mesure : Un scanner couvre l'ensemble de la maison, tandis qu'un autre ne scanne qu'une seule pièce. Les résultats ne sont donc pas directement comparables.
• Deux réglementations en vigueur : Un système de gestion de l'énergie (EMS) réagit à une modification dans un autre système et s'adapte en conséquence. Les journaux d'événements simultanés doivent indiquer si ce processus se produit dans le système concerné.
• Plan énergétique actif ou mode énergétique : Le mode énergétique sélectionné détermine le fonctionnement du panneau solaire. En mode autoconsommation, le panneau solaire ajuste sa production en fonction des besoins énergétiques du foyer, mesurés par le compteur intelligent. En mode personnalisé, le panneau solaire suit le programme de consommation électrique du compteur intelligent. Anker En mode Smart Plug, les données en temps réel et la stratégie de décharge définie de la Smart Plug s'appliquent.
• Affichage différé : Des utilisateurs d'applications multisystèmes ont signalé, sur un forum dédié au photovoltaïque, des retards ou des incohérences dans les relevés. Ces signalements sont spécifiques à chaque cas et ne constituent pas une vérification générale du produit.

Pour un diagnostic fiable, il est nécessaire de disposer des valeurs des trois phases, de la valeur totale au point de raccordement au réseau, des puissances de charge et de décharge, du mode de fonctionnement et d'horodatages identiques. Sans ces données, la cause du problème ne peut être déterminée.

Signaux du forum : Forum photovoltaïque 250672 : Affichages multisystèmes, compteurs intelligents et applications ainsi qu’à notre Forum photovoltaïque 263224 : Réglages de l’onduleur et du stockageLes affirmations qui y figurent sont des expériences personnelles ou des questions.

Rénovation des compteurs intelligents et des systèmes de stockage : six points à considérer avant l’installation

1. Limite du système : Préciser si tous les panneaux solaires appartiennent à un système multiple Power Dock ou s'ils restent deux systèmes de stockage indépendants.
2. Modèle de compteur intelligent : Spécifiez le modèle complet : A17X7, Smart Meter Gen 2, Shelly 3EM, Shelly Pro 3EM ou la sous-variante exacte, y compris le kit CT.
3. Responsabilité en matière de règles : Indiquez quel système de gestion de l'énergie (EMS) émet les commandes de charge et de décharge. Le second système ne pourra participer au processus que si cette fonction partagée est officiellement documentée.
4. Concept de mesure : Consignez sur un schéma le point de connexion du réseau, le sens du TC, L1/L2/L3, les branches détectées et l'équilibrage de phase souhaité.
5. Niveau de compatibilité : Veuillez vérifier les combinaisons d'appareils et de micrologiciels prises en charge le jour de votre commande. Selon Shelly Pro 3EM-3CT63 Anker Non pris en charge actuellement.
6. Étendue de l'installation : Il convient tout d'abord de préciser qui ouvrira le boîtier de distribution, installera les transformateurs de courant et testera le système. Selon [source/réglementation], la station d'accueil d'alimentation doit… Anker L'installation et l'enregistrement doivent être effectués par un électricien certifié.

Dans le cas d'une centrale électrique de balcon unique avec stockage au sein des séries Solarbank 2 ou Solarbank 3, Anker Solix Compteur intelligent triphasé 120 A pour groupes solaires 2 et 3 (A17X7) est un compteur intelligent potentiel. Des informations différentes concernant le fonctionnement et la compatibilité s'appliquent aux modèles Solarbank 4 Pro, Solarbank Max AC, Power Dock ou aux systèmes photovoltaïques existants dotés d'un deuxième point de mesure. Le terme général «Anker Le terme « compteur intelligent » ne suffit donc pas pour le choix du produit.

Foire aux Questions

Pourquoi la batterie se recharge-t-elle sur le réseau malgré le système photovoltaïque ?

Les causes possibles incluent une planification active de la charge, un transformateur de courant (TC) mal réglé ou inversé, des limites de mesure différentes, des données d'application retardées ou deux boucles de régulation fonctionnant simultanément. Il s'agit d'hypothèses de diagnostic, et non d'un diagnostic à distance. Commencez par comparer les valeurs simultanées de phase et de tension totale. Un électricien qualifié est responsable de tous les tests effectués sur le tableau de distribution.

Un seul compteur intelligent peut-il contrôler deux systèmes de stockage ?

Il ne s'agit pas d'une affirmation générale. Un compteur intelligent peut enregistrer les valeurs de plusieurs flux d'énergie visibles, mais son pilotage nécessite une architecture système approuvée par le fabricant. Selon [source manquante], le compteur A17X7 communique Anker Compatible uniquement avec un seul panneau solaire de série 2 ou 3. La station d'accueil peut connecter plusieurs panneaux solaires. Anker Ensemble multisystèmes et selon Anker Il peut également utiliser les données de mesure Shelly 3EM existantes. Cela ne confirme pas le contrôle simultané d'un second système de gestion de l'énergie (EMS) indépendant.

Avez-vous besoin d'un compteur intelligent pour une centrale électrique de balcon avec stockage ?

Cela dépend du mode de fonctionnement prévu et du système approuvé par le fabricant. Si le système de stockage doit adapter sa production à la consommation réelle du foyer, le système de gestion de l'énergie (EMS) requiert une source de mesure certifiée. Selon [source manquante], le modèle A17X7... Anker Un seul panneau solaire des séries 2 ou 3 est compatible ; la station d’accueil Power Dock possède ses propres spécifications de compatibilité. Par conséquent, la capacité de stockage, le modèle de compteur intelligent, le micrologiciel et la topologie du système doivent être vérifiés ensemble avant l’achat.

État des sources et de la révision éditoriale

• Informations sur le fabricant : Anker Compteur intelligent SOLIX A17X7, Anker SOLIX Smart Meter Gen 2, Anker Station d'alimentation SOLIX et Anker Prise en charge de la compatibilité A17X7.
• Vidéo du fabricant : Anker Station d'alimentation SOLIX : Guide d'installation simple étape par étape, Anker SOLIX Allemagne, publié le 6 novembre 2025. Cette vidéo a pour but d'expliquer les rôles du système ; elle ne remplace pas la planification électrique spécifique à chaque objet.
• Signaux du forum : PVF 248086, PVF 250672 et PVF 263224Elles reflètent les questions récurrentes des utilisateurs, et non la compatibilité officielle.

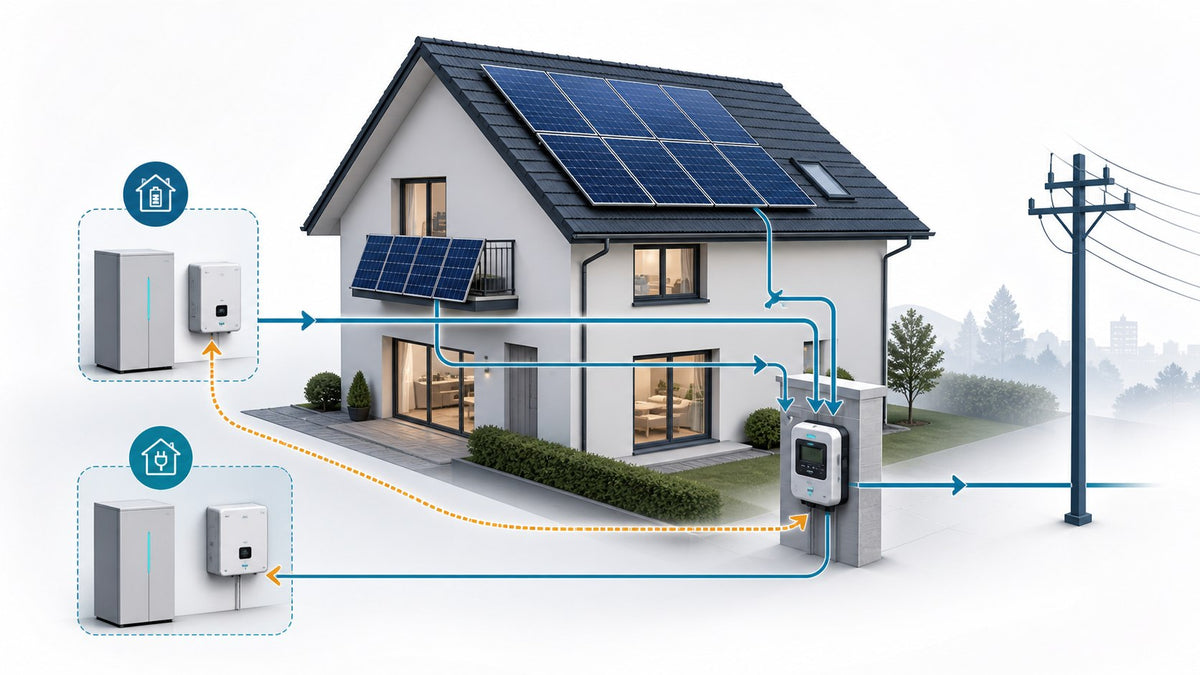

• État de l'image : L'image de couverture et les deux infographies sont des visualisations éditoriales indépendantes réalisées par intelligence artificielle. Les informations proviennent des sources mentionnées ci-dessus : fabricant, vidéo et forum ; aucune photo du fabricant, capture d'écran vidéo ou image de forum n'a été utilisée.
• Ouvrir: Avant la mise en œuvre, il convient de confirmer la prise en charge exacte des différentes sous-variantes de Shelly, la matrice de firmware actuelle, la logique de signature de l'application et un contrôle maître-esclave inter-marques.

Quatre documents suffisent pour une demande de renseignements dûment vérifiable auprès des revendeurs, des fabricants ou des entrepreneurs en électricité : Un schéma unipolaire, les spécifications complètes du modèle et du micrologiciel, une matrice de contrôle (mesure/affichage/régulation) et des captures d'écran simultanées des trois phases et de la valeur globale permettent de vérifier la compatibilité. Les affichages individuels de l'application n'ont alors plus besoin d'être interprétés comme un schéma de câblage.
