Das Wichtigste auin einen Blick
- système de mesure triphasé
- Courant secondaire du convertisseur 5 A
- précision de l'énergie active de classe 0,5
- Communication RS485
Contenu de la livraison de la variante sélectionnée
- 1× Capteur triphasé domestique FENECON FEH040
- 1 câble de communication avec prise RJ45
- 1 connecteur pour la connexion de communication à l'onduleur
- 1× Fiche pour le raccordement des transformateurs de courant
- 1 connecteur pour prise de tension
- Non inclus : transformateur de courant
Mesure de l'énergie FENECON

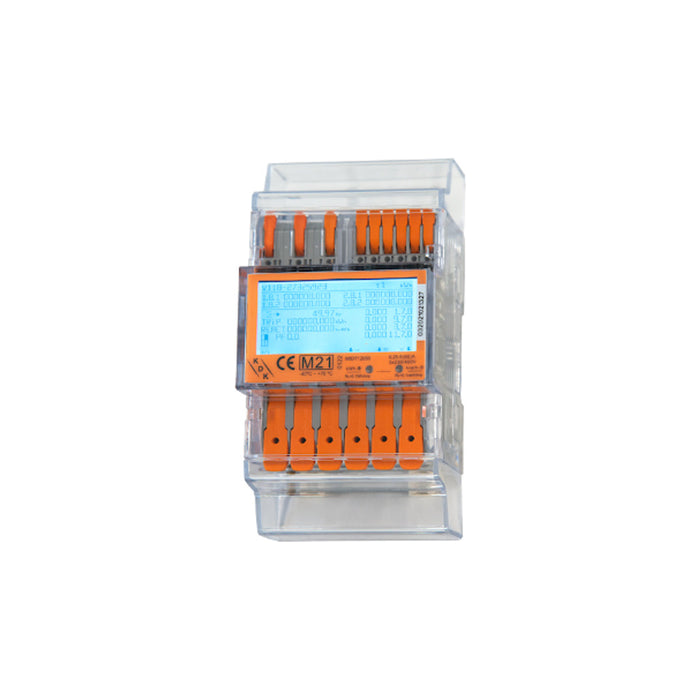

Capteur triphasé FENECON FEH040 sans transformateur de courant
Le délai de livraison sera calculé lors du paiement.
Le délai de livraison indiqué est une estimation basée sur les stocks disponibles. La livraison s'effectue par voie standard. Les week-ends et jours fériés peuvent entraîner des retards de livraison.
- Système de mesure
- 3 phases
- courant secondaire du convertisseur
- A 5
- précision de l'énergie active
- Classe 0,5
- Communication
- RS485
Payez en toute sécurité et facilement
Garantie jusqu’à 30 ans
Bénéficiez d'une sécurité maximale : garantie jusqu'à 30 ans sur les modules haute performance, garantie produit de 10 à 12 ans sur les onduleurs et garantie de 10 ans sur les systèmes de stockage d'énergie par batterie (durée de vie de 15 ans). Pour les autres produits, veuillez consulter la documentation correspondante.
30 jours de retour
Les commandes passées auprès de Mini Power peuvent être retournées dans un délai de 30 jours suivant leur réception, sous réserve du respect des conditions de retour. Votre droit de rétractation légal reste inchangé.
Consultez votre droit de rétractationAssistance clientèle 24h/24 et 7j/7
Vous pouvez nous contacter 7 jours sur 7, 24 heures sur 24. Nous vous répondrons dans les meilleurs délais pendant nos heures d'ouverture ; cependant, une réponse immédiate 24h/24 et 7j/7 n'est pas garantie.
Contactez le servicePrévisions de livraison dynamiquesdélai de livraison
Le délai de livraison sera calculé lors du paiement.
Les informations fournies sont une estimation basée sur le mode de livraison sélectionné. Le prix final affiché lors du paiement est définitif.Estimation · reliure à la caisseAvis clients authentiques sur Mini Power
Mini Power · Informations produit
Description du produit
l' Capteur triphasé FENECON FEH040 Cet appareil capture les données de mesure au sein d'une architecture de système de stockage et d'énergie FENECON compatible. Livré sans transformateur de courant, il est destiné aux systèmes où les transformateurs appropriés sont sélectionnés séparément. La référence unique FEH040 garantit une affectation correcte lors de la planification, de la rénovation et du remplacement dans l'environnement FENECON Home. Ceci assure une traçabilité fiable de l'affectation au système.
Contenu de la livraison
1× Capteur triphasé domestique FENECON FEH040
1 câble de communication avec prise RJ45
1 connecteur pour la connexion de communication à l'onduleur
1× Fiche pour le raccordement des transformateurs de courant
1 connecteur pour prise de tension
1 câble de communication avec prise RJ45
1 connecteur pour la connexion de communication à l'onduleur
1× Fiche pour le raccordement des transformateurs de courant
1 connecteur pour prise de tension
Avantages produit
-- Composant de mesure triphasé. Le capteur est conçu pour être utilisé dans une installation triphasée correctement configurée.
-- Sélection flexible du convertisseur. Comme aucun transformateur de courant n'est inclus, ces derniers sont dimensionnés séparément pour s'adapter à la tâche de mesure spécifique.
Compatibilité
Pour la configuration Home-20/30 décrite dans les instructions FENECON au point de raccordement au réseau, des transformateurs de courant externes sont nécessaires. Ces transformateurs doivent supporter un courant primaire de 200 à 5 000 A, un courant secondaire de 5 A minimum et une classe de précision de 0,5 ou supérieure. Les transformateurs de courant de 333 mV ne conviennent pas. L’homologation, le dimensionnement et la mise en service du système doivent être vérifiés par un électricien qualifié.
Données techniques
Système de mesure : triphasé
Tension nominale phase-neutre : 220/230 V
Tension nominale entre phases : 380/400 V
-- Fréquence du réseau : 50/60 Hz
Courant primaire du convertisseur externe : 200–5 000 A
-- Courant secondaire requis du convertisseur : 5 A
-- Communication : RS485
Portée de communication : 100 m
-- Précision de la tension/du courant : Classe 0,5
-- Précision de l'énergie active : Classe 0,5
-- Précision de la puissance réactive : Classe 1
-- Autoconsommation : < 5 W
-- Dimensions (L × H × P) : 72 × 85 × 72 mm
-- Poids : 200 g
-- Montage : rail DIN
-- Indice de protection : IP20
-- Température de fonctionnement : −25 à +66 °C
Tension nominale phase-neutre : 220/230 V
Tension nominale entre phases : 380/400 V
-- Fréquence du réseau : 50/60 Hz
Courant primaire du convertisseur externe : 200–5 000 A
-- Courant secondaire requis du convertisseur : 5 A
-- Communication : RS485
Portée de communication : 100 m
-- Précision de la tension/du courant : Classe 0,5
-- Précision de l'énergie active : Classe 0,5
-- Précision de la puissance réactive : Classe 1
-- Autoconsommation : < 5 W
-- Dimensions (L × H × P) : 72 × 85 × 72 mm
-- Poids : 200 g
-- Montage : rail DIN
-- Indice de protection : IP20
-- Température de fonctionnement : −25 à +66 °C
Accessoires assortis et produits connexes
Compteurs d'énergie alternatifs de notre gamme de produits. La plateforme du fabricant, la méthode de mesure et le signal du transformateur de courant diffèrent ; les appareils suivants ne sont pas des composants directement interchangeables pour ce système.
Capteur de puissance intelligent HUAWEI DTSU666-HW, mesure directe 80 A
Capteur de puissance intelligent HUAWEI DTSU666-H 100 A/40 mA
Capteur de puissance intelligent HUAWEI DHSU1079-CT 250 A/50 mA
Zendure Compteur intelligent 3CT pour 3 phases
Pourquoi Mini Power
Mini Power propose le capteur triphasé FENECON FEH040 avec un périmètre de livraison clairement défini. La mention « sans transformateur de courant » est essentielle pour les décisions d'achat et évite la conception d'une solution de mesure incomplète. Nous présentons en toute transparence la référence du modèle, son rôle dans un système triphasé et les vérifications de compatibilité requises. Cela permet aux électriciens de déterminer les transformateurs appropriés et l'intégration à leur système FENECON existant avant de passer commande. Ceci constitue une base fiable pour la planification électrique.
Foire aux Questions
Les transformateurs de courant sont-ils inclus ?
Non. Les transformateurs de courant adaptés doivent être sélectionnés séparément en fonction du système.
-- Le capteur peut-il fonctionner indépendamment de FENECON ?
Il est destiné aux configurations système FENECON explicitement compatibles ; la version spécifique doit être vérifiée.
Variantes
Fiche technique et instructions
Documents et instructions relatifs au produit vérifiés.
01
Instructions d'installation du capteur triphasé FENECON avec données techniques
02
FENECON FEH040 - Fiche technique (Informations sur le produit Mini Power)
03
FENECON Home 20 & 30 - Instructions système, partie 1/2 (Pages originales 1-94)
04
FENECON Home 20 & 30 - Instructions système, partie 2/2 (Pages originales 95-188)
05
Guide de surveillance FENECON FEMS : valeurs du réseau, historique et état du système
Données techniques
Une expérience qui inspire confiance
Pourquoi Mini Power
Mini Power vous aide à choisir des centrales solaires pour balcon, des systèmes de stockage, des panneaux solaires et les accessoires adaptés. Les informations sur les produits, le contenu de la livraison et la compatibilité sont clairement présentés afin que vous puissiez sélectionner un système adapté à votre situation et à vos besoins énergétiques. Pour toute question, vous pouvez nous contacter directement à l'adresse suivante : info@miniminipower.com.
Démarrez votre propre transition énergétique avec Mini Power.
À quel système FENECON ce manuel d'instructions est-il destiné ?
Quels transformateurs de courant sont électriquement compatibles ?
Puis-je utiliser des transformateurs de courant de 333 mV ?
Les convertisseurs d'autres fabricants sont-ils autorisés ?
Pourquoi utilise-t-on ce capteur en plus du système standard ?
Comment le capteur communique-t-il avec le système ?
Quel niveau de précision s'applique à l'énergie active ?
Qu'est-ce qui est important lors de la mise en service ?
